Sistemas moviles Hipot en alta tension
Sistemas profesionales para la comprobación de la rigidez dieléctrica y el aislamiento eléctrico de equipos, componentes e instalaciones. Las soluciones ZPA permiten realizar ensayos de alta tensión en corriente alterna de hasta 100 kV, con aplicaciones especialmente orientadas a los sectores ferroviario, energético e industrial.
Su diseño modular y, en determinadas configuraciones, móvil permite realizar pruebas directamente sobre equipos de grandes dimensiones, garantizando un control preciso de la tensión y la corriente de ensayo y una elevada seguridad durante el proceso.
Sistema ZPA - 35 kV AC / 120 mA / 4200 VA
- HV AC - High Voltage Testing
1000 - 35000 V AC, 0,5 - 120 mA, ramp - Transformador de aceite y divisor U
Sistema ZPA - 35 kV AC / 500 mA / 17500 VA
- HV AC - High Voltage Testing
1000 - 35000 V AC, 1,00 - 500 mA, ramp - Transformador de aceite y divisor U

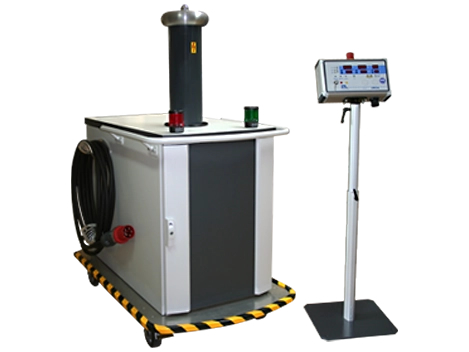

Sistema ZPA - 50 kV AC / 300 mA / 15000 VA
- HV AC - High Voltage Testing
1000 - 50000 V AC, 0,50 - 300 mA, ramp - Transformador de aceite y divisor U
ZPA - 75 kV AC / 200 mA / 15000 VA
- HV AC - High Voltage Testing
1000 - 75000 V AC, 0,50 - 200 mA, ramp - Transformador de aceite y divisor U
Sistema ZPA - 100 kV AC / 200 mA / 20000 VA
- HV AC - High Voltage Testing
1000 - 100000 V AC, 0,50 - 200 mA, ramp - Transformador de aceite y divisor U
Sistema de prueba de alta tensión (móvil) hasta 100 kV CA | ZPA36

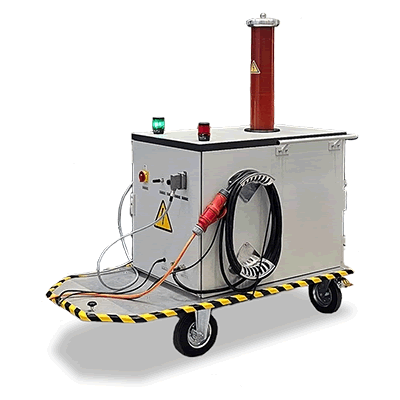

ZPA36 – Sistema móvil de prueba de alta tensión de hasta 100 kV CA
El ZPA36 es un sistema móvil de prueba de alta tensión en CA diseñado para realizar pruebas de rigidez dieléctrica de hasta 100 kV CA. Fue desarrollado específicamente para aplicaciones donde los equipos de prueba convencionales alcanzan sus límites, como en tecnología ferroviaria, suministro eléctrico y pruebas de materiales.
El ZPA36 permite realizar pruebas de alta tensión directamente en el objeto de prueba. Este sistema móvil de pruebas de alta tensión es adecuado para sistemas de gran tamaño, como vehículos ferroviarios, componentes de alta tensión y materiales aislantes.
Probador de alta tensión móvil - ZPA36 Pruebas de alta tensión de hasta 100 kV - Presentación Descargar PDF
Pruebas de resistencia a corriente alterna para aplicaciones exigentes
El ZPA36 permite realizar pruebas de alta tensión fiables con corriente alterna en el rango de 30 kV a 100 kV CA. Hay modelos disponibles con las siguientes tensiones máximas de prueba: 30 kV, 35 kV, 50 kV, 60 kV, 75 kV y 100 kV. Esta prueba de rigidez dieléctrica en CA verifica la rigidez dieléctrica y detecta fallos de aislamiento, como rupturas, defectos de material o descargas parciales.
Las pruebas de corriente alterna someten a los sistemas de aislamiento a condiciones de estrés realistas, especialmente en aplicaciones que implican corriente alterna, como en la tecnología ferroviaria.
Aplicaciones típicas
- Pruebas de alta tensión de material rodante y vehículos ferroviarios
- Pruebas de pantógrafos y aislamiento de vehículos
- Pruebas de sistemas de alimentación eléctrica y componentes de alta tensión.
- Ensayos de materiales y ensayos de aislamiento de materiales aislantes
En nuestro blog se muestra cómo se lleva a cabo una prueba con el ZPA36, utilizando como ejemplo una prueba de alto voltaje en una unidad de tracción.
Lee ahora
Equipo móvil de prueba de hipotensión de CA con alta seguridad
El ZPA36 está construido como un sistema de prueba de alto voltaje de dos partes, que consta de una unidad de potencia y una unidad de control físicamente separada.
Esta separación garantiza un procedimiento de prueba seguro, ya que el operador permanece fuera de la zona de peligro durante las pruebas de alta tensión. El sistema de prueba de alta tensión también puede integrarse en los conceptos de seguridad existentes.
Aspectos técnicos destacados
- Pruebas de alta tensión de CA de hasta 100 kV
- Rango de potencia de hasta aprox. 25 kVA
- Medición precisa de voltaje y corriente mediante divisor de voltaje integrado.
- Detección de descargas parciales y averías
- Diseño móvil para uso directo en el objeto de prueba.
- Variantes disponibles para pruebas a corto plazo y continuas.
- Cumple con la normativa CE, ensayado según la norma EN 50191.
Uso in situ e integración flexible

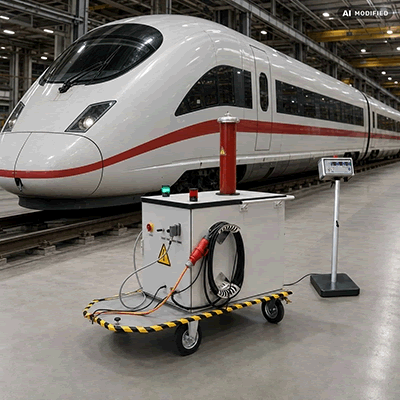

Gracias a su diseño portátil, este equipo de prueba de alta tensión de CA se puede transportar directamente al objeto de prueba. Esto resulta especialmente ventajoso para grandes instalaciones o vehículos ferroviarios.
El ZPA36 también se puede integrar de forma flexible en los procesos de prueba y se puede utilizar tanto como solución móvil como estación de prueba fija.
Software y documentación
La integración con el software DataView 3 permite:
- Creación de planes de prueba
- Secuencias de prueba automatizadas
- Registro de datos de medición
- Documentación y registro
El ZPA36 es un potente sistema de prueba de alta tensión de CA de hasta 100 kV. Combina alta tensión de prueba, tecnología de medición precisa y operatividad móvil, ideal para pruebas de alta tensión en tecnología ferroviaria, suministro de energía y pruebas de materiales.
