Prueba de Alta Tensión

¿QUÉ ES UNA PRUEBA DE ALTA TENSIÓN?

Una prueba de alta tensión, a menudo denominada prueba HV, se utiliza para verificar la resistencia de la aislación en dispositivos, conjuntos y sistemas eléctricos. Durante la prueba, se aplica una tensión definida — ya sea de corriente alterna o continua — para determinar si la aislación cumple con los estándares de seguridad requeridos. El objetivo es detectar perforaciones, corrientes de fuga no permitidas u otros fallos de aislación en una fase temprana y así evitar riesgos como descargas eléctricas o daños en el equipo.

Para realizar la prueba se emplea equipamiento especializado, capaz de generar tensiones elevadas mientras limita la corriente para evitar daños en los dispositivos bajo ensayo. Dos valores de medición desempeñan un papel especialmente importante: la resistencia de aislación y la denominada corriente de fuga. Estos valores ofrecen información sobre el nivel real de seguridad del dispositivo sometido a prueba.

¿CÓMO FUNCIONA UN EQUIPO HIPOT?

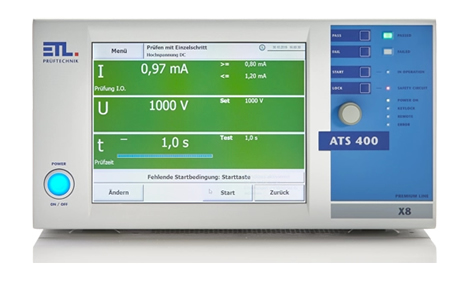

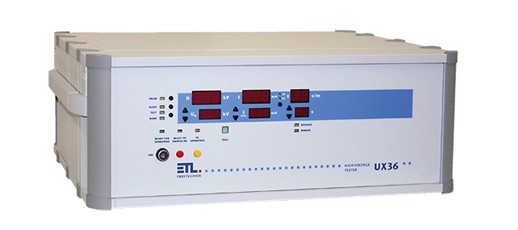

Un equipo hipot, también conocido como tester HV, es un instrumento de medición especializado utilizado para realizar pruebas de alta tensión. Genera la tensión elevada requerida y la aplica al dispositivo o componente bajo ensayo. Según la aplicación, pueden alcanzarse tensiones de varios kilovoltios, a veces en forma de impulsos breves o tensiones de choque. Durante la prueba, el equipo monitoriza continuamente la curva de tensión y el flujo de corriente.

Los hipot modernos incorporan medición precisa de corriente de fuga, monitorización de límites integrada y detección fiable de fallos. Si se detecta una perforación o una carga de tensión no permitida, el sistema reacciona de inmediato y finaliza automáticamente la prueba. El resultado queda claramente documentado — por ejemplo, para homologaciones, inspecciones en proceso o liberación de producción.

Los hipot se utilizan en numerosos sectores: industria eléctrica, tecnología médica y automoción, entre otros. Su propósito: garantizar la seguridad, asegurar la calidad y prevenir fallos. Podría decirse que un hipot es para la seguridad eléctrica lo que un cinturón de seguridad es para un coche: muchas veces no se aprecia su importancia hasta que realmente hace falta.

¿CÓMO SE REALIZA UNA PRUEBA DE ALTA TENSIÓN?

Resumen de los pasos más importantes:

• Preparación: Apagar el dispositivo y desconectarlo de la red de alimentación. A continuación, verificar que el equipo de prueba funciona correctamente y está configurado de forma adecuada.


• Conexión: Conectar el equipo de prueba a los terminales correspondientes del dispositivo bajo ensayo. Todas las conexiones deben estar firmes y seguras.


• Ajuste de la tensión: La tensión de prueba requerida depende del dispositivo y de las normas aplicables. Se ajusta directamente en el equipo de prueba.


• Ejecución de la prueba: Encender el equipo y comenzar la prueba de alta tensión. La duración depende de los requisitos específicos.


• Evaluación: Durante la prueba, el sistema monitoriza posibles perforaciones o corrientes no autorizadas. Si se detecta un fallo, la prueba se considera no superada. Si todo permanece estable, la prueba se aprueba.



Durante toda la prueba deben cumplirse estrictamente las normas de seguridad — como las especificadas en EN 50191. Una prueba de alta tensión solo puede ser realizada por personal cualificado, ya que se trabaja con tensiones peligrosas. También es esencial asegurarse de que todos los circuitos estén desenergizados antes de la prueba — esto evita sorpresas peligrosas.
