Características

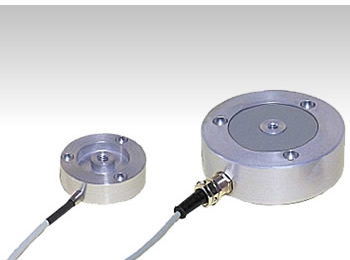

Esta serie de sensores son especialmente adecuados para la medida de tensión y compresión. Su diseño compacto y construcción sólida, hacen que sean validos para su uso en plantas de producción , así como, en laboratorios. Su caracterización estándar (con la excepción de los modelos 8523-20/50 N) hace que sea posible sustituir estas células, sin ajustar el amplificador o indicador de medida. Además, es posible conectar varias células con el mismo rango de medida, para la suma de fuerzas individuales.

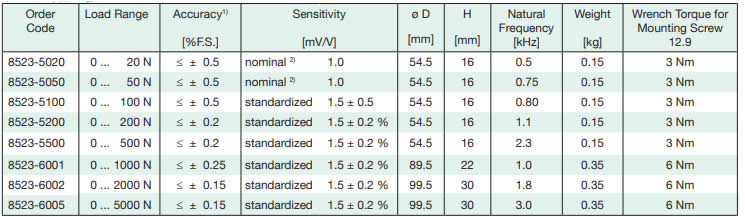

Datos Técnicos




Dibujo a escala

Especificaciones Técnicas

Modelo	8523
Rangos de medida	0 ... 20 N 0 ... 50 N 0 ... 100 N 0 ... 200 N 0 ... 500 N 0 ... 1000 N 0 ... 2000 N 0 ... 5000 N
Dirección de la fuerza	Tensión y Compresión
Señal de salida	1mV/V nominal de 0 ... 20 N hasta 0 ... 50 N; 1.5mV/V estandarizado de 0 .. 100 N hasta 0 ... 5000 N
Indice de protección	IP52 para rangos = 0 ... 500N IP64 para rangos = 0 ... 1000N
Protección contra sobrecarga	No
Pull-plate	Opcional
Botón de apoyo de fuerza	Opcional
Temperatura de operación	-30 ... +80 ºC
Caracteristicas específicas	Precio económico Señal de salida estandarizada Para fuerzas de tensión y compresión
