Características

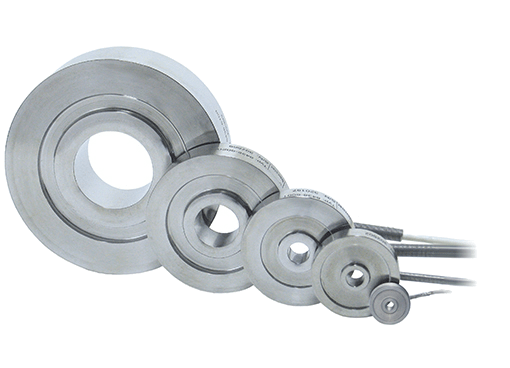

Las células de carga en anillo de la serie 8438 han sido diseñadas con pequeñas dimensiones externas. Estos sensores se pueden utilizar para una amplia gama de aplicaciones industriales y de laboratorio debido a su pequeño tamaño.

Ejemplos de ello son las medidas de fuerza en:

• Pernos
• Tornillos
• Spot máquinas de soldadura
• Herramientas de corte

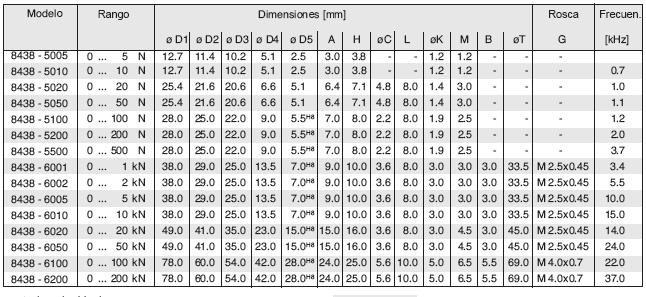

Datos Técnicos

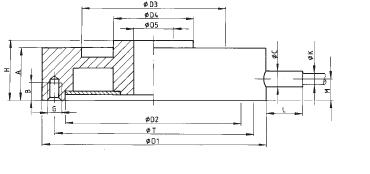

Dibujo a escala

Especificaciones Técnicas

Modelo	8438
Rangos de medida	0 ... 5 N 0 ... 100 N 0 ... 200 N 0 ... 500 N 0 ... 1 kN 0 ... 2 kN 0 ... 5 kN 0 ... 10 kN 0 ... 20 kN 0 ... 50 kN 0 ... 100 kN 0 ... 200 kN
Dirección de la fuerza	Tensión y Compresión
Señal de salida	1.5 mV/V 2 mV/V
Indice de protección	IP 54 / IP65
Protección contra sobrecarga	No
Pull-plate	No
Botón de apoyo de fuerza	No
Temperatura de operación	0 ... +85 ºC
Caracteristicas específicas	Diseño plano Agujero central Protección IP65 para rangos >0 .. 100N
