Productos/ Equipos de ensayos de seguridad eléctrica/ Clare HAL104

Características

Vea el vídeo de la serie HAL

Descubra las principales características y ventajas en este breve vídeo

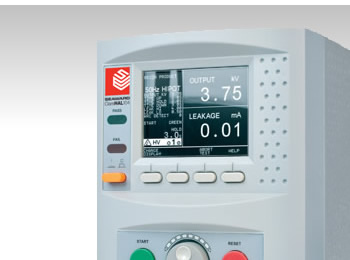

Es el equipo más avanzado de la serie HAL, y está diseñado para mejorar la eficiencia y productividad comprobando la seguridad eléctrica en línea de producción.

Equipo HAL + Software Safety E-Base pro

Mejore la productividad, flexibilidad y trazabilidad del sistema de comprobación HAL con el software Safety e-Base Pro.

Reduce la posibilidad de fallo humano y aumenta la eficacia a través del control remoto desde un PC.
Personaliza las secuencias de prueba para los diferentes productos y valores eléctricos- asegurando que el sistema se adaptará a las normativas y exigencias futuras.
Programa las condiciones de inicio de las secuencias de ensayo para proteger al operador.
Mejora la trazabilidad y la capacidad de auditoría - Almacena los resultados de la prueba en un PC de forma automática.
Programa las instrucciones para el usuario en formato texto o foto para que el proceso de comprobación sea más fácil para el operador.

El verificador de seguridad eléctrica HAL con el programa Safety e-Base Pro proporcionan una total confianza en que la comprobación de sus equipos se está llevando a cabo siguiendo los requisitos de forma eficiente y teniendo muy presente la seguridad del operador. Esta solución le ofrece todos los beneficios de un sistema de prueba a medida y que se adapta a sus necesidades específicas.



Unidad de auto-verificación CHECKBOX

Para asegurar que las medidas realizadas por el comprobador de seguridad eléctrica HAL a sus productos en linea de producción son fiables, disponemos de nuestra unidad CHECKBOX, que permite comprobar y verificar de manera periódica y a pie de máquina el correcto funcionamiento del equipo.

La CHECKBOX puede ser diseñada con diferentes valores eléctricos para cumplir con los limites que marcan las normativas de seguridad eléctrica internacionales.

Mediante un selector PASA / NO PASA el operario puede comprobar la fiabilidad en la medida del equipo HAL realizando los tests de resistencia del conductor de tierra, rigidez dieléctrica, resistencia de aislamiento y potencia.

Comparativa ClareHAL Series
Características	101	102	103	104
Eficacia de tierra
Rigidez dieléctrica AC
Rigidez dieléctrica DC
Resistencia de aislamiento DC
Detección de arco
Corriente de fuga
Test de potencia
Factor de potencia
Memoria de resultados
Automatización
Opción lector de código de barras / impresora
Escaner interno multi-salida

Especificaciones Técnicas

Rigidez dieléctrica AC Rango de tensión 0.100 – 5.00kV (programable) Resolución en tensión 10V/pasos (configurable) Precisión en tensión 1% de la lectura +/- 2 dígitos Corriente máxima 20mA @ 5kV 50/60 Hz Display de medida de corriente 0.01 – 20.00mA Precisión en corriente 1% de la lectura +/- 2 dígitos Resolución medida de corriente 0.01mA Rigidez dieléctrica DC Rango de tensión 0.100 – 6.00kV (programable) Resolución en tensión 10V/pasos (configurable) Precisión en tensión 1% de la lectura +/- 2 dígitos Corriente máxima 10mA @ 6kV Display de medida de corriente 0.01 – 10.00mA Precisión en corriente 1% de la lectura +/- 2 dígitos Resolución medida de corriente 0.01mA - 10.00mA Rizado de la salida < 5% @6kV Resistencia de aislamiento DC Tensión de salida DC 0.10kV – 6.00kV Rango de medida de resistencia 0.03 – 350MΩ / 350 – 500MΩ (solo indicación) Precisión en medida de resistencia +/-5% de la lectura , +/- 5 dígitos (0.03Ω - 350MΩ) >350MΩ solo indicación Eficacia de tierra Tensión de ensayo Nominal 6VAC Corriente de medida 0.1 – 40.0A seleccionable en pasos 0.1A Rango de medida 0 - 1500mΩ, +/- 2% +/- 5 dígitos Test de potencia y prueba funcional Tensión de prueba 110V - 230V AC (alimentación principal) 80V - 300V AC ( Via entrada auxiliar) 20A nominal (Vin-Vout) Medida de potencia 0.002 - 5.000 VA   Medida de potencia Medida de potencia monofásica   Rango y precisión 0.000 - 5.000 VA ±5% ± 20 VA Rangos seleccionables de PASA/NO PASA 0.001 - 5.000 VA   Medida de factor de potencia Rango y precisión 0.000 - 1.000 * Rangos seleccionables de PASA/NO PASA *Nota: el valor mostrado es solo indicativo 0.000 - 1.000   Medida de corriente de fuga Rango y precisión 0.10mA - 20.00mA ± 1% ±5 dígitos Resolución 0.01mA Rangos seleccionables de PASA/NO PASA 0.01mA - 20mA   Medida de corriente de tocado Rango y precisión 0.02mA - 5.00 mA ± 1% ±5 dígitos Resolución 0.01 Rangos seleccionables de PASA/NO PASA 0.02mA-5.00mA Dispositivo de medida IEC/EN 60990 Fig 4 (IEC/EN 60990 Fig 3 o Fig 5 bajo petición)   Tensión de trabajo Rango de tensión 103V - 126V, 207V - 253V 45Hz - 65Hz Ambiental Temperatura de trabajo 0°C a +40°C Temperatura de almacenamiento -10°C a +60°C
